光电产业(光电)

ATMAOE 1016 / 精密网印机;导光板网印机;大型四柱网印机

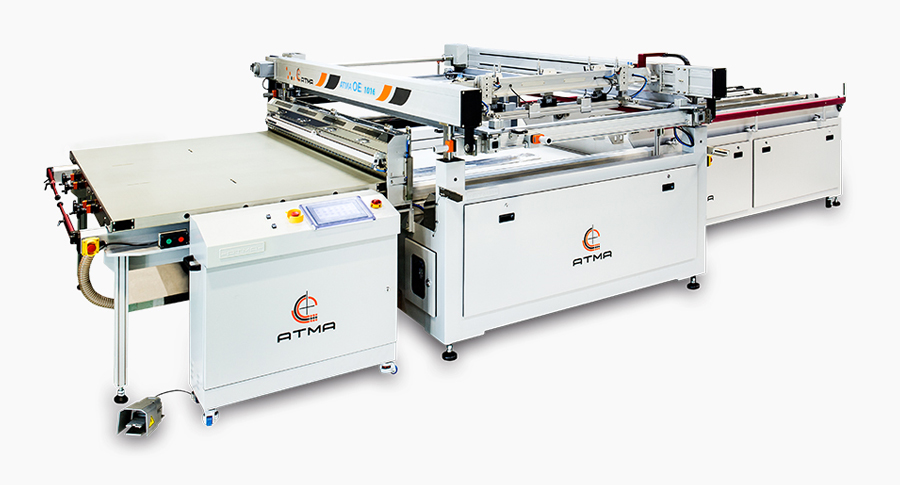

ATMAOE 1016

光电科技高精密网印机

印刷完成,牙叉直接作自动退料功能,减低人为接触印件,有效提升良率。

专用于高精度、大尺寸LCD TV背光模组导光板(LGP)网印作业,大台面特别加工,平整度特高,印刷墨厚均匀,导光板辉度及容易控制在良品范围内。

  • 产品特性

    ATMAOE 1016

  • 台面高平整度:台面以厚铝合金板结合蜂巢板,精密加工制成,强度及平整度高(达±0.10mm)。

  • 配附吸气马达吸附印件,定位微吹功能,印件不刮伤,台面钻2.0mm吸气孔(可变更)。

  • 可缩式吸盘:采用德系减速马达,直接传动移载,14支可缩吸盘组,可随工作物大小(22” ~65”)调整使用。

  • 抽拉式网框:活动导轨抽拉式网框装置,洗版作业空间大、方便洗版且节省洗版时间。

  • 气压夹具:刮刀/覆墨刀铝夹采气压自动夹持装置,便利快速装/卸刮刀及覆墨刀。

  • 独立电控箱:(活动式)配合操作现场作业空间自行移动,避免妨碍操作者,方便上下料。

  • 安全防护:紧急停止开关、左右侧配附防护光栅、印刷主机后方配装安全杆、除尘滚轮上方配装安全光束,周密保护操作者安全。

  • AT-TFR1016

  • 牙叉吸附:伸入印刷台面,将印刷完成印件取出,牙叉退料作动时吸附印件,防止取料时印件移位、掉落。

  • 输送皮带:承接牙叉退料,采日系玻璃专用高张力时规皮带,平稳、快速将印件送出续接IR输送干燥机烘烤。

  • 动作确实:牙叉升降采用马达驱动连杆,机械结构,动作确实、稳定、省能源、维护容易。

  • 无痕吸盘:牙叉吸盘配附12组ψ16无吸痕吸盘(PEEK材质),可依工作物大小区分为大、中、小三区。

  • 人机介面控制:数位化人机操作,简易明嘹。紧急停止开关:牙叉行进中按下紧急停止开关,则牙叉停止行进。

  • 速度自由设定:牙叉进退速度可自由设定,最高速度为1500mm/sec。
