光电产业(光电)

ATMAOE MF44 / CCD对位网印机;触摸屏网印机;血糖测试片网印机

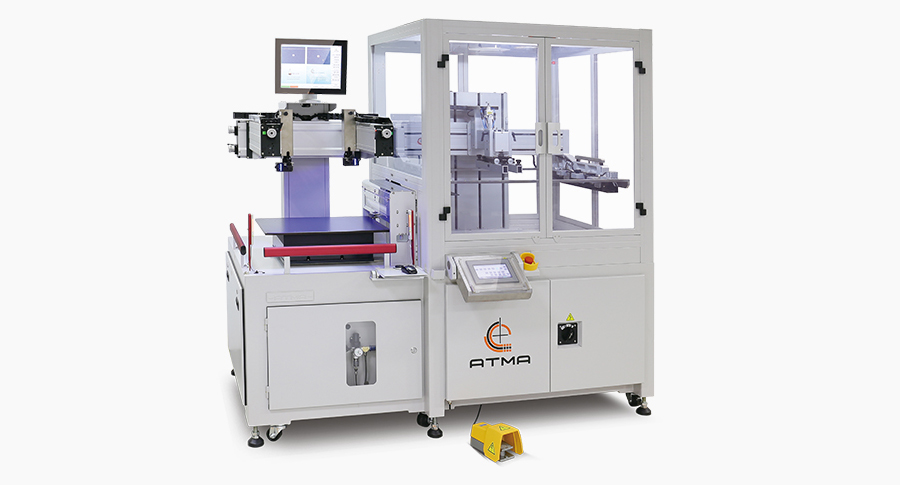

ATMAOE MF44

自动影像对位网印机

实现触控多元产品朝轻、薄、短、小方向发展,适时满足客户量产目标

适用于软性电路板(FPC)、电容式触控面板、ITO导电玻璃、ITO导电薄膜、血糖测试片、冷光板…等精密网印作业

本机特点:高平整度吸气台面,吸气孔可随印件厚薄需求,对应适合大小孔径配合,CCD影像自动对位,台面装配三轴伺服驱动马达,搭配CCD作位移补偿功能,印刷头采滑台气缸,使恒定气压可以完全体现在印压上,可选配黏尘滚轮-快速黏除灰尘细屑、静电消除器-消除印件上静电利于顺畅印刷,防尘罩-保持印刷室之洁净,通过整体搭配方案,高效率提升印刷产能之良率。

产品特性

  • 精度升级:对位台面采用三组伺服马达控制XXY方向,藉由影像系统判别台面位移量。跑台左右往复定位,采油压缓冲器+电磁铁吸附,定位精度可达5µm以内。

  • 抬版装置:采直线步进马达作为抬版动力,抬版高度20mm。

  • 恒压控制:刮刀/覆墨刀数位恒压系统控制,可于人机介面上分别数控设定压力(3-62kgf)。

  • 标准化管理:100组记忆模组,可个别命名编号,快速记忆/叫出,便于各个不同制程之标准化管理。

  • 安全防护:侦错连锁回路、错误指示、单键自动安全复归回路,安全光栅、急停按钮、警示灯柱等,安全防护周全。
