适用于软性电路板、ITO导电薄膜、血糖测试片、冷光板…等精密网印作业

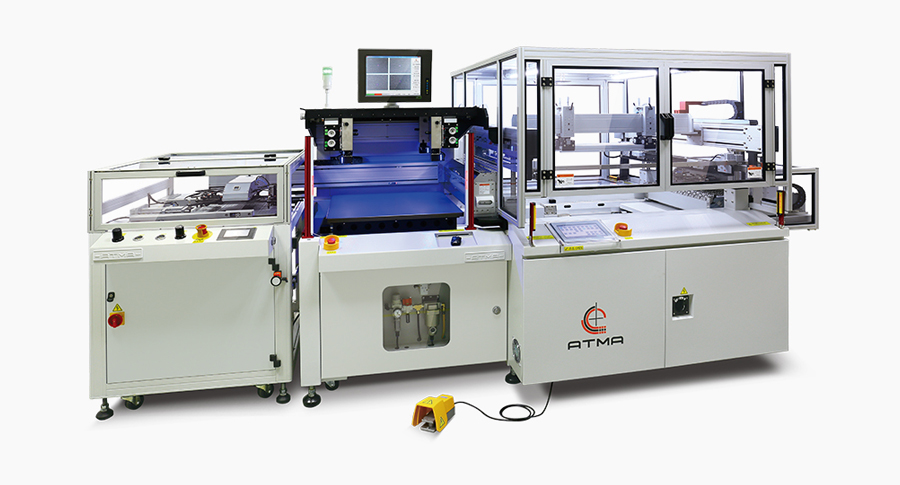

本机特点:自动进料->CCD对位->印刷收料
高平整度吸气台面,吸气孔可随印件厚薄需求,对应适合大小孔径配合,CCD影像自动对位,台面装配三轴伺服驱动马达,搭配CCD作位移补偿功能,印刷头采滑台气缸,使恒定气压可以完全体现在印压上,可选配黏尘滚轮-快速黏除灰尘细屑、静电消除器-消除印件上静电利于顺畅印刷,防尘罩-保持印刷室之洁净,通过整体搭配方案,高效率提升印刷产能之良率。
定位梢定位:整叠印材堆叠在定位梢内,依序吸盘作取料动作。
入料吸盘:采多层吸盘(Viton氟素橡胶),增加吸盘至10组,最大吸啄尺寸650x650mm。
精度升级:对位台面采用三组伺服马达控制XXY方向,藉由影像系统判别台面位移量。跑台左右往复定位,采油压缓冲器+电磁铁吸附,定位精度可达5µm以内。
印刷膜厚均匀:刮刀/覆墨刀采用滑台气缸,提高线性运动之精度,导向准确、滑顺,使恒定印压得以完全体现于印件上,确保印刷膜厚均匀性及一致性。
伺服马达直结驱动:零故障,印刷扭力扎实,全数控、全程极稳速运动。
恒压控制:刮刀/覆墨刀数位恒压系统控制,可于人机介面上分别数控设定压力(3-62kgf)。
安全防护:侦错连锁回路、错误指示、单键自动安全复归回路,安全光栅、急停按钮、警示灯柱等,安全防护周全。
